457017_448498251841281_1210899670_o_Hq

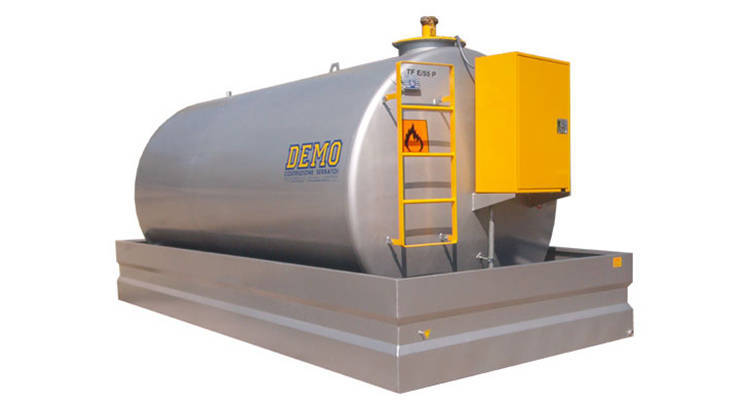

Serbatoio Tank Fuel CentroEnergia_Hq

Ogni serbatoio gasolio omologato TANK FUEL viene corredato della seguente documentazione:
– Manuale d’uso e manutenzione CE;
– Dichiarazione di CONFORMITA’;
– Copia certificato di Omologazione;
– Tabella metrica.

Garanzia: 2 anni

SISTEMA DI EROGAZIONE:
Pompa autoadescante contalitri K33 (parziale a 3 cifre), pistola automatica, tubo di erogazione e quadro elettrico con sonda di minimo livello

DESCRIZIONE TECNICA

Serbatoi per gasolio, distributori mobili TANK-FUEL E55 – E80, omologati dal Ministero degli Interni secondo il D.M. 19/03/90 e successive modificazioni ed estensioni (D.M.12/09/2003).
Sono corredati di vasca di raccolta avente capacità pari alla metà del contenuto totale del serbatoio, scaletta di servizio a partire dal 5.000 lt, sistema di erogazione e tettoia* di protezione (secondo quanto previsto dal Decreto Ministeriale).
I serbatoi e le vasche di raccolta, sono realizzati in acciaio al carbonio di qualità S235JR, secondo Normativa UNI EN 10025/93 e trattati esternamente con due mani di primer e successiva finitura con due mani di smalto sintetico griglio metallizzato. Sono provvisti di manicotto di scarico o pulizia con tappo zincato da 1″, manicotto superiore per sonda di livello, attacco per collegamento cavo di terra, passo d’uomo di diametro 400mm, completo di bulloni e guarnizione antibenzina con bocca di carico da 3″ con tappo rapido a baionetta lucchettabile e valvola limitatrice di carico al 90%, sfiato con terminale tagliafiamma in ottone, indicatore di livello meccanico a galleggiante, quadro elettrico e sonda di livello.

Serbatoio gasolio TANK FUEL omologato con sistema di erogazione in armadietto
L’allestimento di serie E55 – E80, prevede un armadietto metallico con chiusura a chiave, con all’interno un’elettropompa autoadescante con by-pass incorporato (alimentazione 220V) da 56 o 80 lt/min, collegata ad una tubazione di aspirazione con valvola di non ritorno con molla tarata e valvola a sfera di chiusura (utile in casi di manutenzione al gruppo pompante), contalitri meccanico a disco oscillante flangiato con parziale a tre cifre azzerabile e totalizzatore progressivo, pistola automatica, tubo di erogazione per carburanti raccordato (lunghezza mt. 4 per versione da 56 lt/min e mt. 6 per versione da 80 lt/min), due filtri anti impurità a maglia metallica in aspirazione e quadro elettronico con arresto di emergenza e chip di controllo per sonda di livello (blocco pompa a livello minimo).

Tutti i TANK-FUEL possono essere equipaggiati di filtro separatore d’acqua in mandata.

* la tettoia di protezione è opzionale ed è realizzata in tubolare zincato con copertura in lamiera grecata zincata. Costituita da quattro pali predisposti per l’inserimento nei supporti delle vasche di raccolta, telaio superiore e lamiera di copertura.

TABELLA DIMENSIONALE

CAPACITA’ DIAMETRO LUNGHEZZA TOT DIMENSIONI VASCA TETTOIA PESO
1.200 lt. 950 mm 2.000 mm 1200x2100xh470 mm 1.600×2.500 332 Kg
2.000 lt. 1.270 mm 1.750 mm 1400x2200xH470 mm 2.000×2.800 415 Kg
3.000 lt. 1.500 mm 1.840 mm 1600x2200xh470 mm 2.350×2.500 495 Kg
5.000 lt. 1.800 mm 2.150 mm 2000x2450xh550 mm 2.350×2.750 674 Kg
7.000 lt. 1.800 mm 2.900 mm 2000x3200xh550 mm 2.350×3.500 821 Kg
9.000 lt. 1.800 mm 3.660 mm 2000x4100xh550 mm 2.350×4.400 934 Kg
